موتورخانه آسانسور، همان‌طور که از نامش پیداست، فضایی بوده که موتور و تجهیزات کنترلی آسانسور در آن قرار می‌گیرند و معمولاً در بالاترین نقطه چاه آسانسور مستقر می‌شود. این محیط نه تنها شامل الکتروموتور، بلکه مجموعه‌ای از ابزارآلات تعمیراتی، تابلو فرمان، تجهیزات خنک‌کننده و وسایل اعلام یا اطفاء حریق نیز می‌باشد. طراحی موتورخانه باید به گونه‌ای باشد که در برابر بار و نیروهای مختلف مقاوم باقی بماند. همچنین، ایمنی تردد به این فضا اهمیت ویژه‌ای دارد و باید راه ورودی آن به صورت دائمی و مناسب روشنایی داشته باشد. درهای ورودی باید حداقل شصت سانتی‌متر عرض و صد و هشتاد سانتی‌متر ارتفاع داشته باشند تا فضای کافی برای عبور کارشناسان و تجهیزات فراهم گردد. علاوه بر این، موتورخانه نیازمند تهویه مناسب است و دمای داخلی آن باید در محدوده پنج تا چهل درجه سانتی‌گراد حفظ شود تا عملکرد بهینه سیستم تضمین گردد.
ضوابط موتورخانه آسانسور
1.جانمایی
- بهترین مکان: بالای چاه آسانسور
- دسترسی آسان: از طریق راه پله یا آسانسور برای تعمیر و نگهداری
2.ابعاد
- حداقل اندازه: عرض: 2 متر ارتفاع: 2 متر
- طول: 3 متر
- سقف: کمتر از 2 متر نباشد
- استفاده از تیرآهن سایز 18 برای ساخت شاسی
3.تهویه
- دمای مناسب: بین 5+ تا 40 درجه سانتی‌گراد
- سیستم‌های تهویه: دریچه‌ها، فن‌ها یا سیستم تهویه مطبوع
4.روشنایی
- حداقل روشنایی: 200 لوکس
- منابع نوری: لامپ‌های فلورسنت، LED یا نور طبیعی
5.ایمنی
- جلوگیری از دسترسی غیرمجاز، درب‌های قفل‌دار، دوربین‌های امنیتی، سیستم‌های هشدار

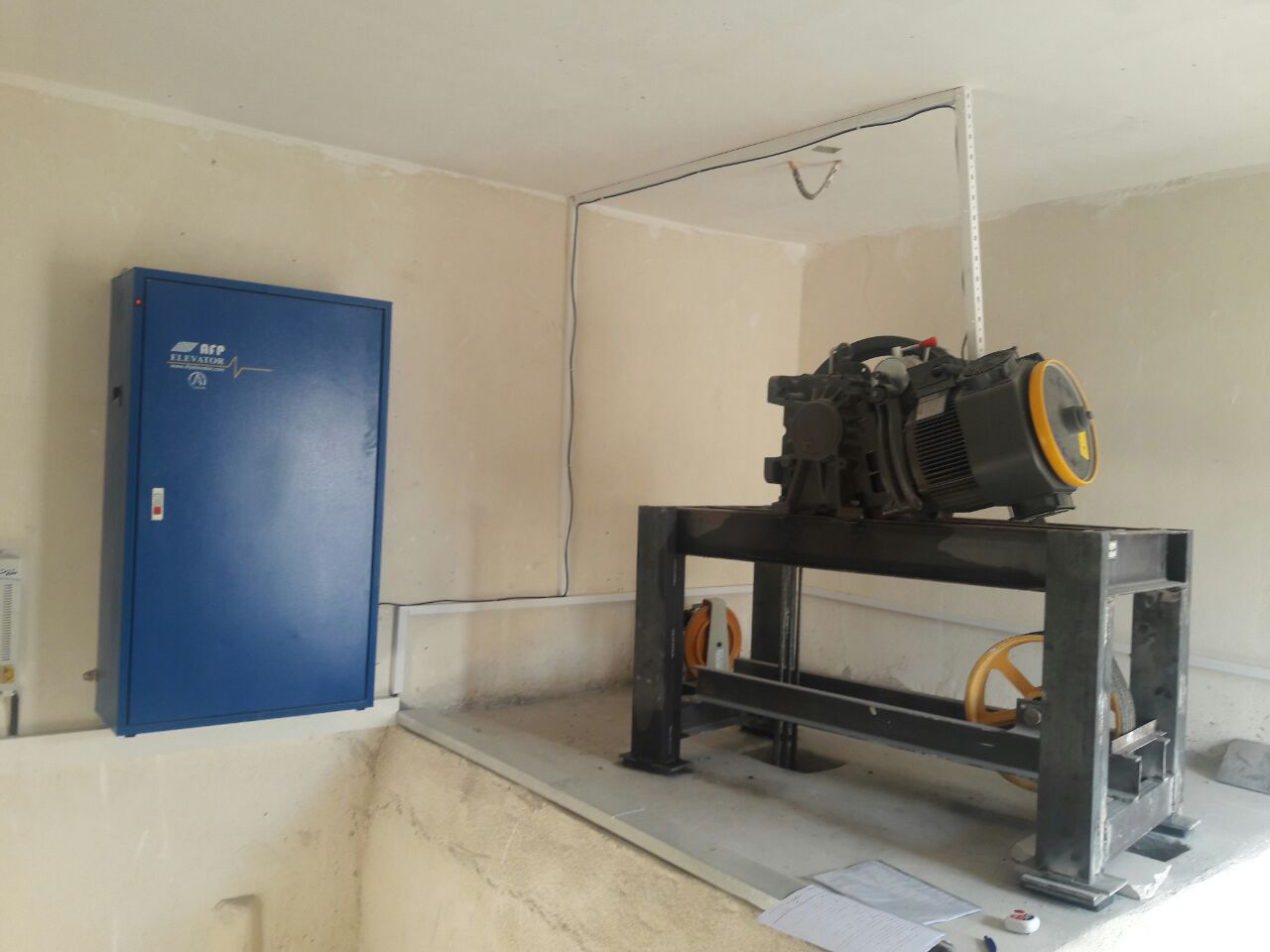

عکس موتورخانه آسانسور را در ادامه قرار دادیم:
اجزای اصلی موتور خانه آسانسور

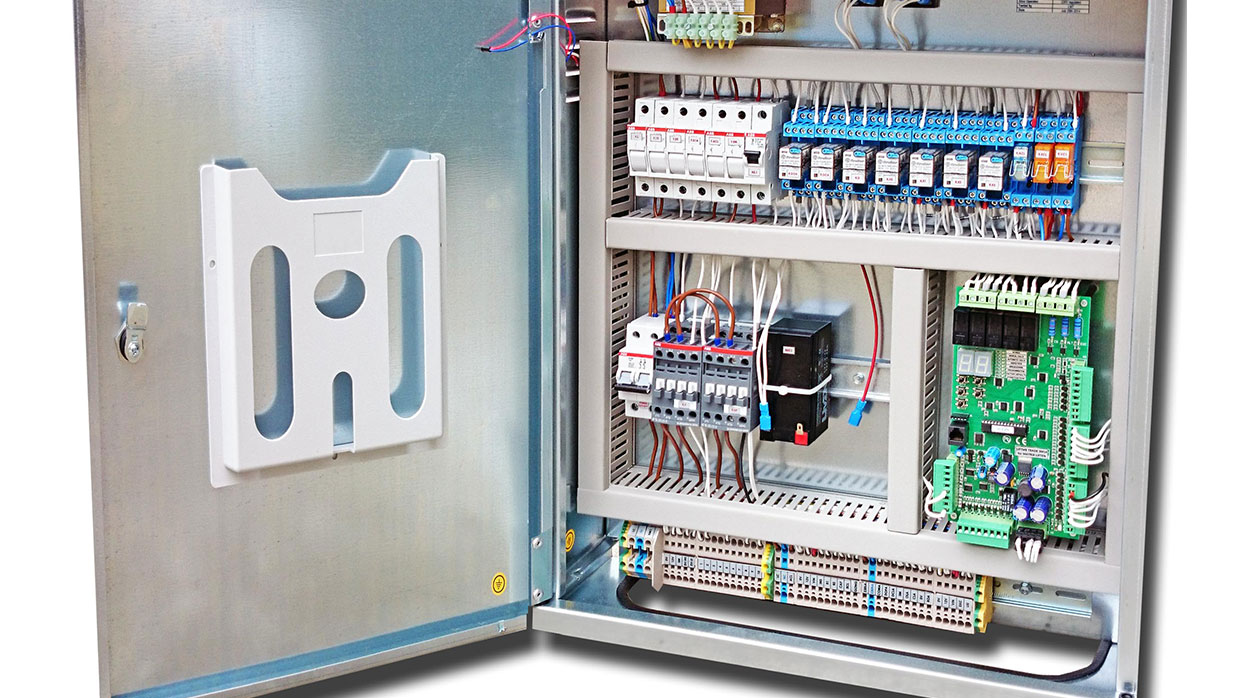

تابلوفرمان: مغز متفکر آسانسور
تابلو فرمان آسانسور بعنوان مغز متفکر این سیستم، کنترل و هدایت تمامی اجزای آسانسور را بر عهده دارد. این تابلو شامل مدارهای فرمان، کنتاکتورها، رله‌ها، فیوزها و سایر تجهیزات الکتریکی است که به هماهنگی عملکرد اجزا کمک می‌کند. با توجه به پیچیدگی و تنوع طراحی آسانسورها، تابلو فرمان باید به‌گونه‌ای طراحی شود که قابلیت انعطاف‌پذیری و پاسخگویی به نیازهای مختلف را داشته باشد.
حتما مشاهده کنید: آسانسور گیرلس بدون موتورخانه

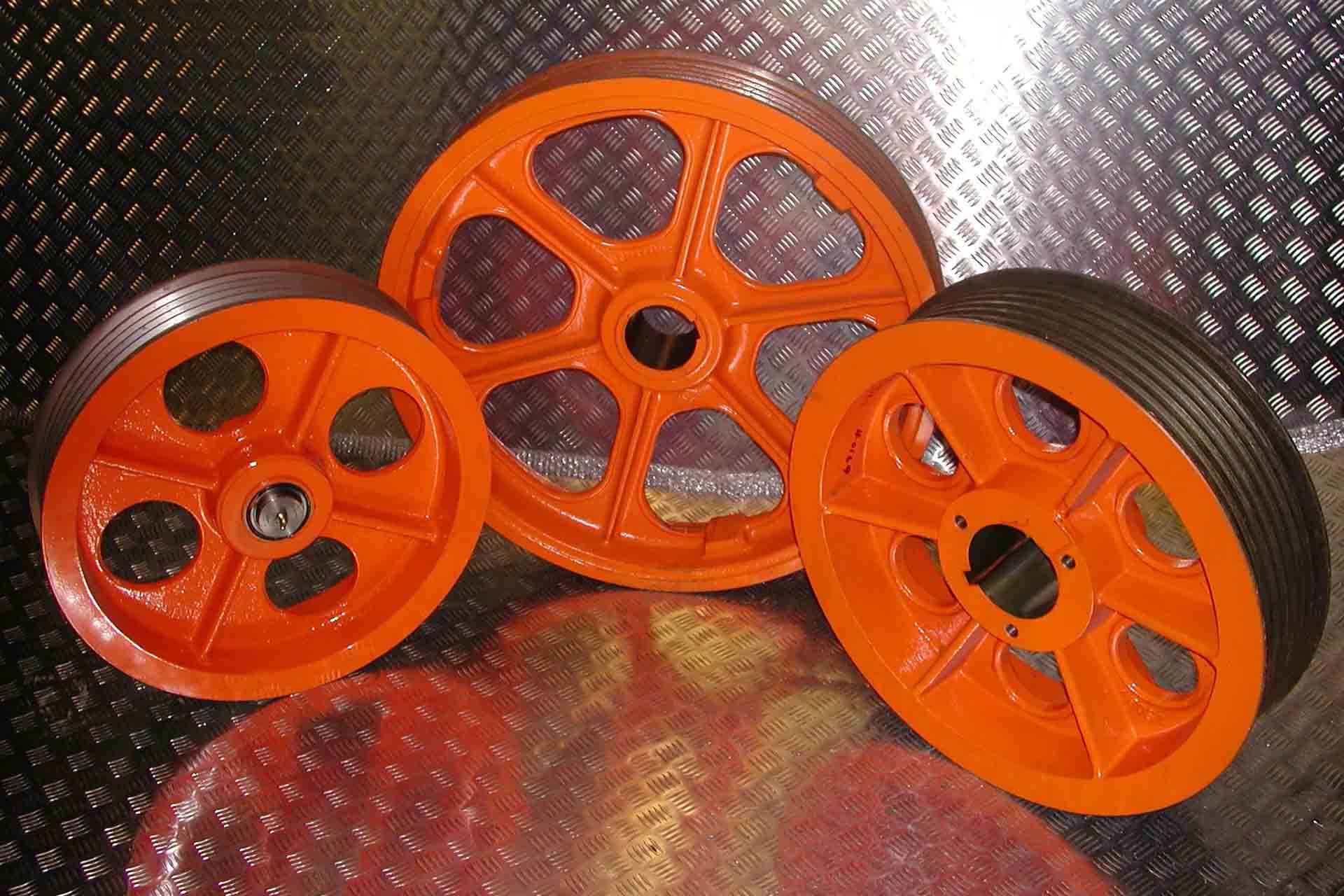

فلکه هرزگرد: تغییر جهت حرکت
فلکه هرزگرد یکی دیگر از اجزای حیاتی اتاق موتورخانه آسانسور است که به تغییر جهت حرکت سیم بکسل کمک می‌کند. این چرخ بزرگ سیم بکسل را در حالی که کابین آسانسور بالا و پایین می‌رود، هدایت می‌کند. طراحی و کیفیت فلکه هرزگرد تأثیر مستقیمی بر کارایی و ایمنی آسانسور دارد. استفاده از فلکه‌های با کیفیت و مناسب می‌تواند عمر مفید آسانسور را افزایش دهد و هزینه‌های نگهداری را کاهش دهد.

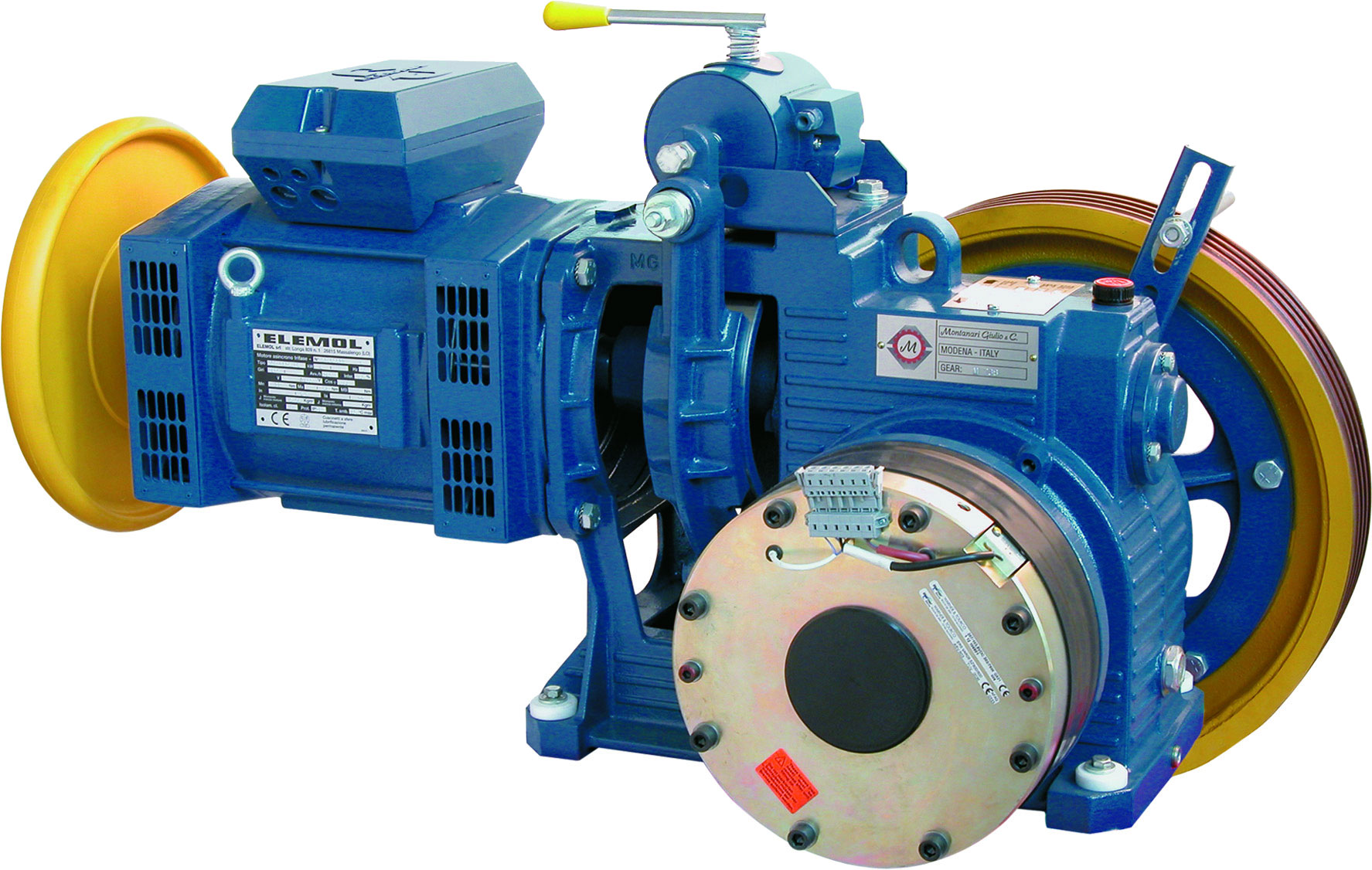

سیستم ترمز: ایمنی در توقف
سیستم ترمز آسانسور برای متوقف کردن کابین در طبقات مورد نظر و جلوگیری از سقوط آن مورد استفاده قرار می‌گیرد. این سیستم شامل انواع مختلفی از جمله ترمزهای الکترومغناطیسی، مکانیکی و پاراشوت است. هر یک از این ترمزها به‌صورت جداگانه یا ترکیبی از آن‌ها استفاده می‌شود تا ایمنی کابین را تضمین کند. ترمزها باید به‌گونه‌ای طراحی شوند که در صورت بروز هرگونه مشکل یا اختلال در سیستم، به‌سرعت و به‌طور مؤثر عمل کنند.

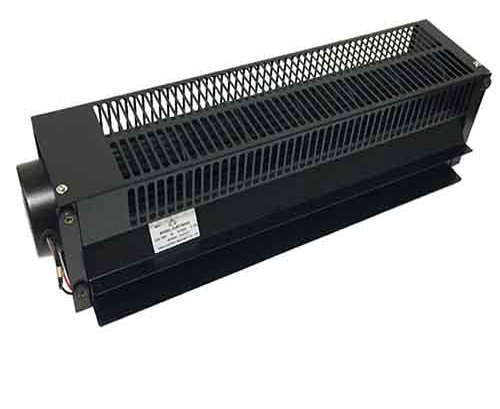

سیستم تهویه: کنترل دما
سیستم تهویه موتورخانه برای تهویه هوای داخل موتورخانه و جلوگیری از گرم شدن بیش از حد تجهیزات استفاده می‌شود. این سیستم می‌تواند از نوع تهویه طبیعی یا تهویه مصنوعی باشد. تهویه مناسب نه تنها به حفظ دما کمک می‌کند، بلکه باعث افزایش طول عمر تجهیزات و کاهش نیاز به تعمیرات می‌شود. تهویه مناسب نیز می‌تواند به بهبود کیفیت هوای داخل موتورخانه کمک کند که برای کارکنان و تکنسین‌ها بسیار مهم است.
حتما مشاهده کنید: تعمیر موتور آسانسور
سیستم روشنایی: افزایش دید و ایمنی
سیستم روشنایی موتورخانه برای تأمین روشنایی کافی در فضای موتورخانه و ایجاد امکان کار کردن کارکنان در شرایط مناسب ضروری است. این سیستم می‌تواند از لامپ‌های رشته‌ای، فلورسنت و LED تشکیل شود. انتخاب نوع روشنایی بستگی به نیازها و شرایط خاص موتورخانه دارد. روشنایی مناسب نه تنها به ایمنی کمک می‌کند بلکه باعث افزایش کارایی کارکنان در انجام وظایف خود می‌شود.

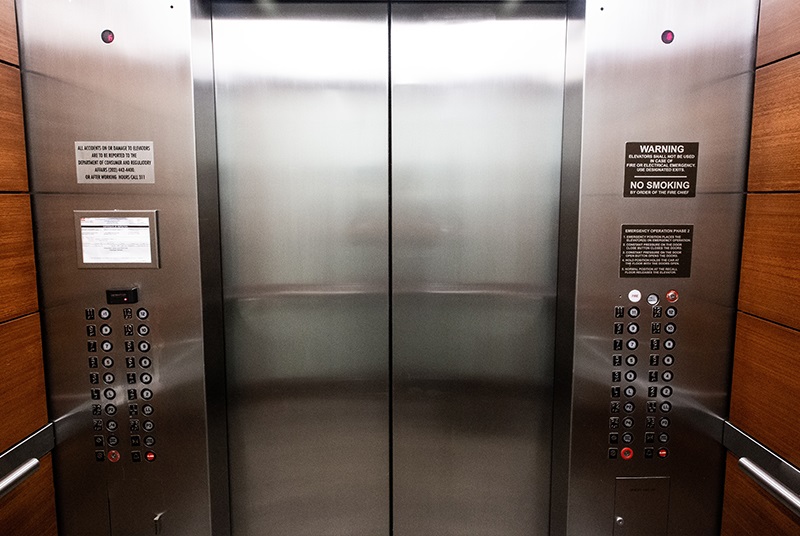

سیستم اعلام حریق: امنیت در مواقع اضطراری
سیستم اعلام حریق بعنوان یکی از اجزای حیاتی اتاقک بالای آسانسور، برای هشدار در مواقع بروز آتش‌سوزی به کار می‌رود. این سیستم معمولاً شامل دتکتورهای دودی، دتکتورهای حرارتی و سیستم‌های اعلام صوتی و تصویری است. وجود یک سیستم اعلام حریق مؤثر می‌تواند جان انسان‌ها و تجهیزات را در برابر خطرات ناشی از آتش‌سوزی محافظت کند و به سرعت اقدام‌های لازم را انجام دهد.
سیستم اطفای حریق: پاسخ به آتش‌سوزی
در کنار سیستم اعلام حریق، وجود یک سیستم اطفای حریق برای خاموش کردن آتش‌سوزی در موتورخانه نیز حیاتی است. این سیستم می‌تواند شامل سیستم‌های آب پاش، پودر و گاز و سیستم‌های فوم باشد. انتخاب نوع سیستم اطفای حریق بستگی به نوع تجهیزات و شرایط محیطی موتورخانه دارد. اطفای سریع و مؤثر آتش می‌تواند از خسارات مالی و جانی جلوگیری کند و ایمنی کارکنان را تضمین کند.
تکنولوژی‌های نوین در موتورخانه آسانسور
با پیشرفت تکنولوژی، موتورخانه‌ها نیز دستخوش تغییرات و بهبودهای زیادی شده‌اند. استفاده از سیستم‌های هوشمند و اتوماسیون در طراحی موتورخانه‌های جدید به‌طور قابل توجهی کارایی و ایمنی را افزایش داده است. این تکنولوژی‌ها می‌توانند شامل سیستم‌های مانیتورینگ از راه دور، سنسورهای هوشمند و نرم‌افزارهای مدیریت آسانسور باشند که به مدیران ساختمان این امکان را می‌دهد تا عملکرد آسانسور را به‌صورت آنلاین کنترل کنند.

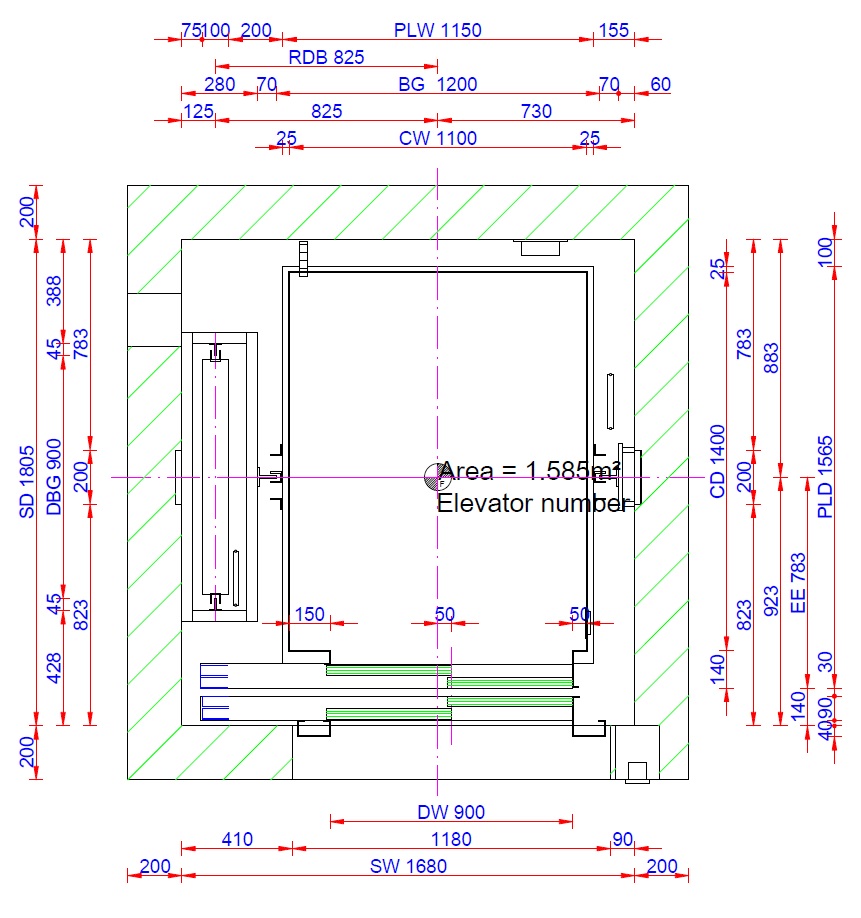

پلان موتورخانه آسانسور را در ادامه ببینید:
نکات کلیدی درباره نگهداری موتورخانه اسانسور
- بررسی کلی وضعیت موتورخانه
- قفل در
- سیستم تهویه
- نظافت
- روشنایی
- علائم هشدار دهنده
- بازبینی موتور گیربکس و روغن
- الکتروموتور
- نشستی
- نظافت
- ارزیابی سیستم ترمز
- دیسک‌ها و لنت‌ها
- کفشک‌های ترمز
- سلامت فلکه‌ها
- بررسی ساییدگی و خوردگی
- کنترل فن موتورها
- اطمینان از عملکرد صحیح
- بررسی کوبلینگ انکودر موتور
- نظارت بر تابلو فرمان
- استحکام
- نظافت
- چک کردن ترموستات
- بازبینی کنتاکتور و رله
- بررسی گاورنر و ترمز ایمنی
- چک تابلو برق سه فاز شهری
- محکم کردن اتصالات و پیچ و مهره‌ها
سوالات متداول
۱- وظیفه اصلی موتورخانه آسانسور چیست؟
وظیفه اصلی موتورخانه آسانسور تأمین انرژی و کنترل حرکت کابین آسانسور است. موتورخانه به موتور اجازه می‌دهد تا کابین را به بالا و پایین حرکت دهد و همچنین سیستم‌های ایمنی و کنترل را مدیریت می‌کند.
۲- چه نوع موتورهای آسانسوری به موتورخانه نیاز دارند؟
موتورهای گیربکسی و موتورهای بدون گیربکس هر دو نوع موتور به تجهیزات جانبی نیاز دارند که در موتورخانه قرار می‌گیرند
۳- آیا موتورخانه آسانسور به تعمیر و نگهداری نیاز دارد؟
بله، موتورخانه آسانسور نیاز به تعمیر و نگهداری منظم دارد. بررسی و نگهداری موتور، کنترلرها و سایر تجهیزات به اطمینان از عملکرد بهینه و ایمن آسانسور کمک می‌کند.
