آسانسور هیدرولیک، یک سیستم جابجایی عمودی است که با استفاده از نیروی فشار روغن عمل می‌کند. این نوع آسانسور به دلیل ایمنی بالا و عملکرد ملایم به یکی از محبوب‌ترین گزینه‌ها برای ساختمان‌های کم‌ارتفاع تبدیل شده است. در این محتوا به بررسی نحوه عملکرد، اجزاء، مزایا و معایب آسانسورهای هیدرولیک، کاربردهای مختلف آن‌ها و همچنین برندهای معتبر سازنده این تجهیزات خواهیم پرداخت. با ما همراه باشید تا به جزئیات بیشتری درباره آسانسورهای هیدرولیک بپردازیم.
آسانسور هیدرولیک چیست؟
آسانسور هیدرولیک که به آسانسور جکی نیز معروف است به سیستم‌هایی اطلاق می‌شود که با استفاده از نیروی فشار روغن کار می‌کنند. در این نوع آسانسور، پاوریونیت و جک مسئول تأمین نیروی محرکه هستند. آسانسور هیدرولیک خانگی به دو دسته ساده و پیشرفته تقسیم می‌شود؛ نمونه‌های ساده شامل پیستون و سیلندری هستند که در زیر کابین نصب می‌شوند. با چرخش موتور، روغن از مخزن به سمت سیلندر پمپاژ می‌شود و پس از پر شدن ظرفیت آن، تحت فشار به سمت کابین و پیستون هدایت می‌شود و آن‌ها را به سمت بالا حرکت می‌دهد. این سیستم به دلیل ویژگی‌های خاص جک هیدرولیکی به عنوان یکی از ایمن‌ترین انواع آسانسور هیدرولیک شناخته می‌شود، چرا که احتمال سقوط در این مدل به حداقل می‌رسد. در نتیجه، آسانسورهای هیدرولیک نه تنها به لحاظ عملکرد بلکه از نظر ایمنی نیز مورد توجه قرار دارند.

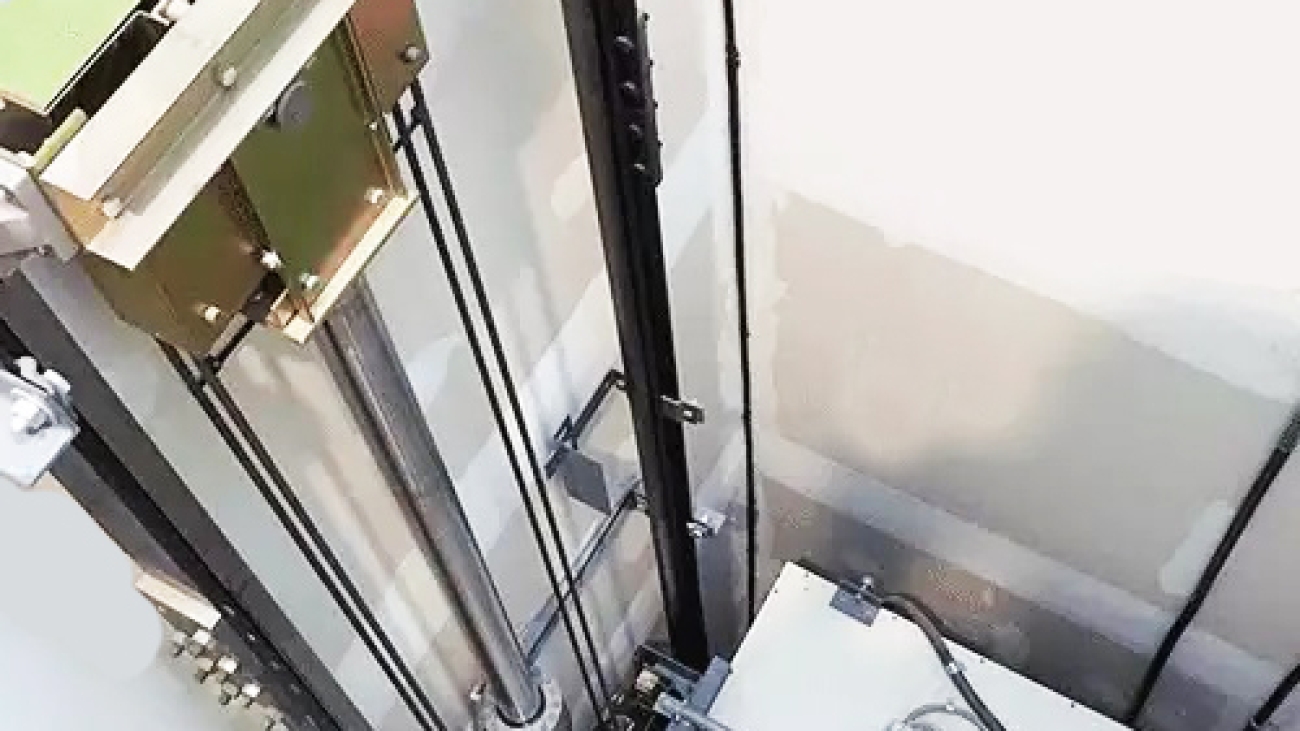

در ادامه عکس اسانسور هیدرولیک را قرار داده‌ایم:
نحوه عملکرد آسانسور هیدرولیک
آسانسور های هیدرولیکی که معمولاً در ساختمان‌های کم‌ارتفاع به کار می‌روند با استفاده از یک سیستم پیچیده از روغن و فشار کار می‌کنند. در حین حرکت به سمت بالا، موتور موجود در پاوریونیت روغن را از مخزن به داخل سیلندر پمپ می‌کند که این عمل موجب پر شدن سیلندر و فشار به پیستون جک می‌شود؛ در نتیجه کابین آسانسور به سمت بالا حرکت می‌کند. برای توقف آسانسور در هر طبقه، سیستم مرکزی باید پیامی به موتور ارسال کند تا پمپاژ روغن متوقف شود. در زمان حرکت به سمت پایین، دستور جدیدی به دریچه‌های فرمان فرستاده می‌شود تا سوپاپ باز شود و روغن به درون سیستم جریان یابد. این امر موجب می‌شود که نیروی جاذبه و وزن کابین به سیلندر و جک منتقل شود و سیلندر از روغن تخلیه گردد. در نهایت، برای اطمینان از توقف کامل آسانسور، سیستم کنترل مرکزی باید دستوری صادر کند که سوپاپ را ببندد و کابین را در موقعیت ثابت نگه دارد.
حتما مشاهده کنید: سرویس آسانسور بهتر است یا تعمیر آسانسور
اجزای آسانسور هیدرولیکی
1.جک هیدرولیک
- سیلندر: محفظه استوانه‌ای برای حرکت پیستون.
- پیستون: قطعه متحرک که با فشار روغن کابین را بالا یا پایین می‌برد.
2.پاور یونیت (واحد قدرت)
- مخزن روغن: ذخیره‌گاه روغن هیدرولیک.
- پمپ هیدرولیک: انتقال روغن به جک و فراهم کردن فشار لازم.
- شیرهای کنترل: هدایت جریان روغن و تضمین حرکت صحیح کابین.
- موتور الکتریکی: تامین نیروی برق برای پمپ.
3.کابین آسانسور
- فضای محصور برای جابجایی مسافران و بار.
- شامل دیواره‌ها، سقف، کف، درب‌ها، سیستم روشنایی و کنترل.
4.ریل‌ها
- مسیر حرکت کابین را هدایت و از حرکت جانبی جلوگیری می‌کنند.
- معمولاً از فولاد ضد زنگ یا آلومینیوم ساخته می‌شوند.
5.سیستم ایمنی
- پاراشوت: جلوگیری از سقوط کابین.
- گاورنر: کنترل سرعت کابین.
- درب‌های طبقات: جلوگیری از باز شدن درب‌ها در غیاب کابین.
- قفل‌های طبقات: جلوگیری از حرکت کابین به طبقات با درب‌های باز.
6.سیستم کنترل
- هدایت حرکت کابین و پاسخ به دستورات مسافران.
- شامل تابلو فرمان، دکمه‌ها و سنسورها.
کاربرد آسانسور هیدرولیکی
آسانسورهای هیدرولیکی برای انتقال عمودی کابین در ساختمان‌های با ارتفاع کم طراحی شده‌اند. این نوع آسانسورها به ویژه در مواقعی که نیاز به جابه‌جایی اجسام سنگین به طبقات بالا وجود داشته و سرعت اهمیت کمتری دارد، کاربرد دارند.
- ساختمان‌های اداری: مناسب برای ساختمان‌های حداکثر چهار طبقه.
- ساختمان‌های مسکونی: کاربرد در ساختمان‌های دو تا پنج طبقه.
- مراکز درمان: استفاده در کلینیک‌ها و بیمارستان‌های کوچک با حداکثر سه طبقه.
- کارخانه‌های صنعتی: انتقال مواد خام و بارهای سنگین و سبک.
- پارکینگ‌ها: قابل نصب در پارکینگ‌های بزرگ و کوچک.
- فروشگاه‌ها: آسانسورهای مسافری برای فروشگاه‌های سه طبقه.
- آسانسورهای خانگی: مدل‌های تک باز که با برق کار می‌کنند.
- مراکز تجاری: آسانسورهای پانوراما در هتل‌ها.
- آسانسورهای صنعتی: برای انتقال موتورخانه و دور نگه‌داشتن از محیط‌های خطرناک.
- پلتفرم‌های ویژه: کاربرد در مواردی که به‌جای کابین از پلتفرم استفاده می‌شود، مانند سن تئاتر.
انواع موتور آسانسور هیدرولیک
موتورهای آسانسور هیدرولیکی به دو دسته تقسیم می‌شوند:
- الکتروموتورهای مستغرق که در روغن قرار دارند
- الکتروموتورهای خشک که به‌صورت هوای خنک عمل می‌کنند.
الکتروموتورهای خشک برای ساختمان‌های کم‌ارتفاع مناسب هستند، در حالی که الکتروموتورهای مستغرق برای ساختمان‌های مرتفع کاربرد دارند.
مزایا و معایب آسانسور هیدرولیک
مزایا آسانسور هیدرولیک
- حرکت آرام: تجربه‌ای بدون صدا و لرزش.
- طراحی انعطاف‌پذیر: سازگاری با انواع فضاها.
- بدون موتورخانه: صرفه‌جویی در هزینه‌های نصب و نگهداری.
- عملکرد ملایم: شروع و توقف بدون شوک.
- کاهش هزینه‌های سازه: صرفه‌جویی در آهن‌کشی.
- عملکرد بی‌صدا: سر و صدای کمتر نسبت به آسانسورهای کششی.
- احساس راحتی: عدم حس حرکت برای کاربران.
- توزیع مناسب وزن: فشار کمتر بر سازه ساختمان.
- صرفه‌جویی در انرژی: کاهش ۵۰ درصدی مصرف برق.
- افزایش ایمنی: استفاده از جک برای کاهش خطر سقوط.
- توقف هم‌تراز: هم‌ترازی آسان کابین با طبقات.
- کاهش خطر برق‌گرفتگی: ایمنی بیشتر در استفاده.
- حذف گاورنر: فعال‌سازی سیستم ترمز اضطراری.
- کاهش هزینه چاه آسانسور: صرفه‌جویی در ساخت.
- فضای کابین بیشتر: امکان افزایش ابعاد کابین.
معایب آسانسور هیدرولیک
- محدودیت ارتفاع: مناسب برای ساختمان‌های حداکثر ۵ طبقه / جک‌های بلند و قطور برای ارتفاعات بیشتر پیچیده و پرهزینه هستند. / عملکرد ضعیف در ساختمان‌های مرتفع.
- محدودیت سرعت: حداکثر سرعت ۰.۱۶ متر بر ثانیه. افزایش سرعت نیازمند رعایت استانداردها و محدودیت‌ها. / زمان حرکت طولانی در ساختمان‌های بلند.
- محدودیت ترافیک: سرعت پایین موجب افزایش زمان انتظار. / نامناسب برای مکان‌های پرتردد مانند بیمارستان‌ها و ادارات. / حرارت روغن در اثر تردد زیاد کاهش کیفیت عملکرد را به همراه دارد.
- تولید حرارت: گرمای زیاد در حین کار. / الکتروموتور در روغن قرار دارد و حرارت خود را منتقل می‌کند. / نیاز به طراحی مخزن مناسب برای کاهش دما.
- حساسیت نسبت به دما: گرمای زیاد باعث تغییر غلظت روغن و اختلال در عملکرد می‌شود. / استفاده از سیستم کنترل هیدرولیک الکترونیکی برای بهبود عملکرد.
- حساسیت نسبت به وزن: عملکرد متفاوت شیر کنترل با بارهای مختلف. / تغییر فشار بار بر جریان روغن و سرعت حرکت تأثیر می‌گذارد. / اختلال در تراز کابین و طبقات در بارهای سنگین.
حتما مشاهده کنید: چگونه آسانسور را سرویس کنیم
مهم‌ترین خرابی‌های آسانسور هیدرولیکی
1.خرابی جک‌ها
- روغن‌ریزی ناشی از خراش‌ها یا آسیب‌های پیستون.
- بررسی پکینگ‌ها و وایرها به عنوان علل روغن‌ریزی.
2.خرابی پکینگ‌ها
- خراش یا برجستگی روی بدنه پیستون.
- نصب نادرست جک هیدرولیک.
- آلودگی روغن هیدرولیک.
- دمای بالاتر از حد مجاز.
3.فرسودگی جک‌ها
- نیاز به تعمیر یا تعویض در صورت آسیب‌دیدگی.
4.کاهش کیفیت روغن هیدرولیک
- چسبندگی کم و تشکیل حباب در روغن به دلیل کارکرد مداوم.
5.سوختن تجهیزات
- از کار افتادن قطعاتی مانند موتور، پمپ و شیر برقی.
6.خرابی سیستم الکتریکی
- اختلال در عملکرد به دلیل فرسودگی سیم‌ها، اتصالی‌ها و نوسان جریان.
7.صداهای غیرمعمول و تکان خوردن کابین
- مسدودیت یا نشتی لوله مکش.
- وجود خرابی در پمپ و بلبرینگ‌ها.
توجه به سرویس و نگهداری منظم برای پیشگیری از این خرابی‌ها ضروری است.
مراحل سرویس و نگهداری آسانسور هیدرولیک
1.بازدید و بازرسی:
- بررسی قسمت‌های مختلف آسانسور (موتور، پمپ، جک، شیرها و …)
- کنترل کیفیت و مقدار روغن هیدرولیک
- استفاده از چک لیست استاندارد برای ارزیابی
- تشخیص خرابی‌ها از طریق بازرسی چشمی و دستگاه‌ها
2.سرویس قسمت‌های مختلف:
- نظافت و سرویس قطعات مکانیکی و الکتریکی
- روغن‌کاری برای کاهش اصطکاک
- بررسی تجهیزات موتورخانه و اطمینان از قرارگیری صحیح آن‌ها
3.تعمیرات پیشگیرانه:
- رفع خرابی‌های جزئی و جلوگیری از مشکلات بزرگ‌تر
- افزایش عمر مفید قطعات و سیستم با انجام تعمیرات به‌موقع
4.تعمیر خرابی‌های کلی:
- تعمیرات اساسی در صورت بروز خرابی‌های جدی
- راه‌اندازی مجدد آسانسور پس از تعمیرات
- اهمیت سرویس‌های منظم برای جلوگیری از مشکلات بزرگ
چند برند از سازندگان آسانسور هیدرولیک
برندهای معتبر جهانی سازنده آسانسور هیدرولیک شامل اوتیس، شیندلر، میتسوبیشی، کونه و تیسن کروپ هستند. در ایران، شرکت‌های هیدروفرکو، هیرو آسانسور و تواناهیدرولیک آسانبر نیز فعالیت دارند.
دوره سرویس آسانسور هیدرولیک چه میزان هزینه دارد و شامل چیست؟
دوره تخصصی آموزش سرویس و تعمیر آسانسور هیدرولیک به منظور آماده‌سازی تکنسین‌های فنی برای انجام فعالیت‌های مرتبط با نگهداری و تعمیرات آسانسور طراحی شده است. این دوره چند روزه، ترکیبی از آموزش‌های نظری و عملی را ارائه می‌دهد و شامل سرفصل‌های متنوعی نظیر رعایت نکات ایمنی، نقشه‌خوانی، تنظیم و کشش سیم بکسل و برطرف کردن معایب آسانسور می‌باشد. هزینه این دوره بسته به مرکز آموزشی و امکانات ارائه شده متفاوت است و معمولاً در محدوده‌ای بین چند صد هزار تا چند میلیون تومان قرار دارد. این آموزش به اپراتورهای موتورخانه، تعمیرکاران و مهندسان مشاور کمک می‌کند تا با استفاده از تجربیات عملی و تئوری، توانایی‌های لازم برای مدیریت و نگهداری آسانسورهای هیدرولیک را کسب کنند.
سوالات متداول
۱- ظرفیت آسانسور هیدرولیک چند نفر است؟
ظرفیت آسانسورهای هیدرولیک معمولاً به عوامل مختلفی مانند طراحی، ابعاد کابین و نیازهای خاص ساختمان بستگی دارد. اما به طور کلی، ظرفیت این نوع آسانسورهای هیدرولیک به طور معمول به شکل زیر است:
- آسانسورهای کوچک: این آسانسورها معمولاً ظرفیت 2 تا 6 نفر را دارند و بیشتر در ساختمان‌های مسکونی کوچک یا در موارد خاص مانند آپارتمان‌ها و خانه‌های دو طبقه استفاده می‌شوند.
- آسانسورهای متوسط: این نوع آسانسورهای هیدرولیک می‌توانند ظرفیت 8 تا 12 نفر داشته باشند و در ساختمان‌های چند طبقه و اداری استفاده می‌شوند.
- آسانسورهای بزرگ: ظرفیت این آسانسورها می‌تواند به 15 نفر یا بیشتر برسد و برای ساختمان‌های بزرگ‌تر، مراکز خرید، بیمارستان‌ها و هتل‌ها طراحی شده‌اند.
۲- آسانسور هیدرولیک نیاز به برق دارد؟
بله، آسانسورهای هیدرولیک به برق نیاز دارند. سیستم هیدرولیک برای عملکرد خود به یک پمپ هیدرولیک متکی است که معمولاً به برق متصل می‌شود. این پمپ مسئول ایجاد فشار لازم برای حرکت سیال هیدرولیک در سیستم است که در نهایت باعث بالا و پایین رفتن کابین آسانسور می‌شود.
